220V定時開關控制380V用電器怎么接線？

當前市場上定時開關基本的都是220V的，但在實際的生活中，是有380V用電器定時開關控制需求的 ，比如說三相電的水泵、電機等等，想用220V定時開關控制三相電用電器，需要連接一個交流接觸器，那么220V定時開關控制380V的用電器怎么接線？

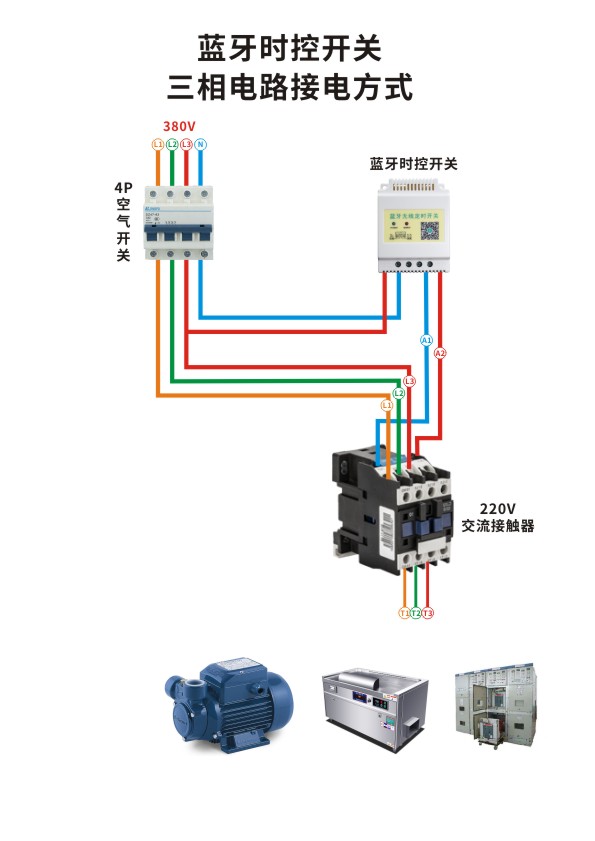

1.需要準備一個4P空氣開關（也就是有4個接線端子的開關）。

2.把空氣開關和220V定時開關接上，也就是空氣開關右側的兩根線接在220V定時開關左邊的接線端子上。

3.把空氣開關和交流接觸器接上，空氣開關左側的三根線，連接在交流接觸器的L1、L2、L3上面。

4.把220V定時開關和交流接觸器接上，定時開關右側出線端線，連接交流接觸器的A1、A2上面。

5.把交流接觸器的T1、T2、T3三根線，接在三相電的用電器上就可以了。
