三相水泵遠程遙控開關怎么接線？

碧斯特遠程遙控開關：不用直接接觸開關，通過手機和4G信號實現遠距離、不限距離對開關進行遠程控制。無需下載APP，直接用微信小程序即可控制，突破時間、空間、地域的限制，不受天氣、山川、河流的影響。

額定電壓為220V，想要控制三相水泵，需要搭配交流接觸器進行使用，用遠程遙控開關控制交流接觸器，用交流接觸器控制三相水泵。

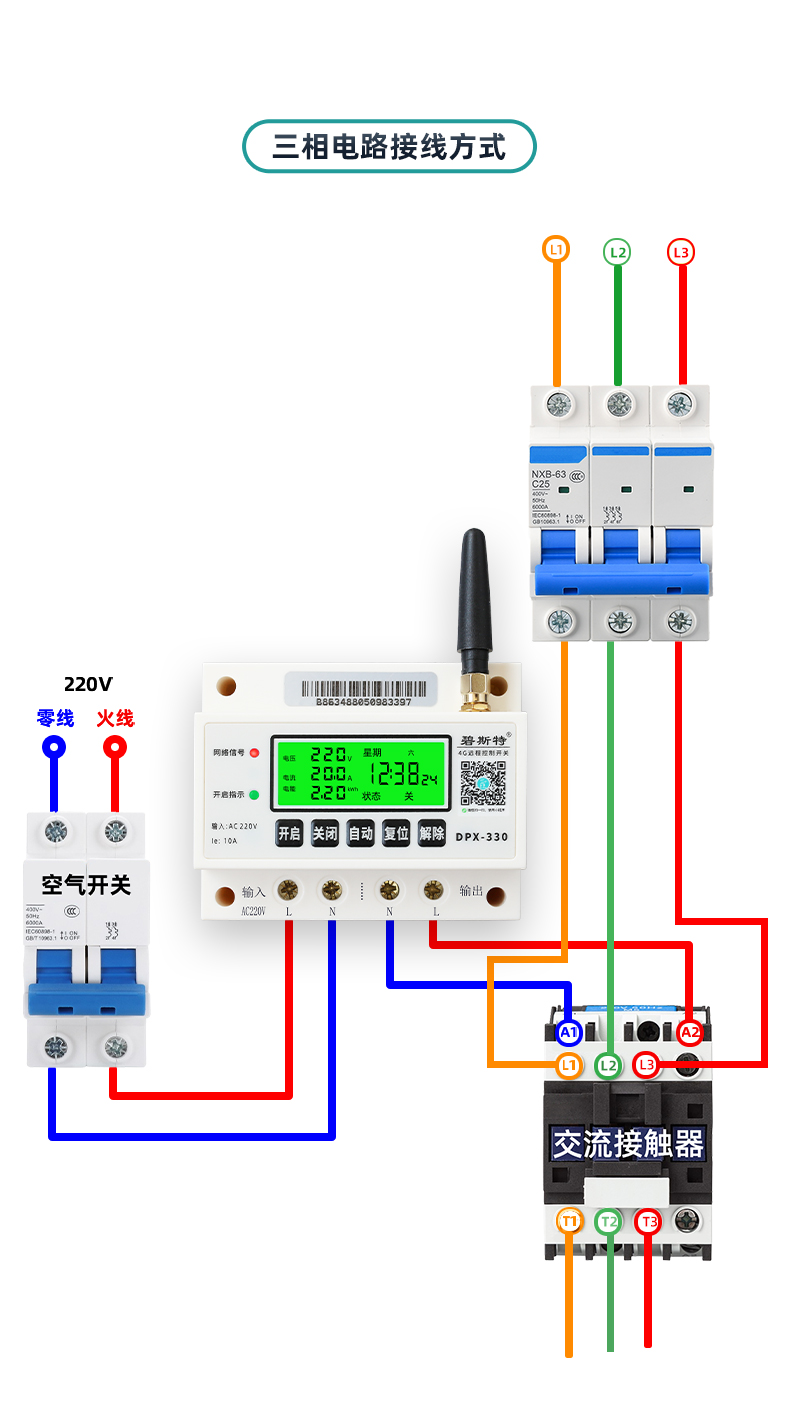

遠程控制開關和三相水泵怎么接線？

1.220V市電接入2P空氣開關，空氣開關火零線連接遠程開關的進線。

2.三相電接入3P空氣開關，由3P空氣開關接出的三根相線接在交流接觸器的L1、L2、L3上。

3.遠程開關的出線端子連接到交流接觸器的A1、A2上。

4.三相水泵的三根相線連接在交流接觸器的T1、T2、T3上。

備注：市場上交流接觸器分為220V和380V的，需要選用220V的。
