發光字電源和時控開關怎么接線？

目前市場上大部分的發光字都是由低壓燈具照明的，時控開關是220V的交流電，由時控開關控制門頭字發光字需要LED開關電源將220V的交流電轉換為低壓的直流電，給低壓燈具進行供電。

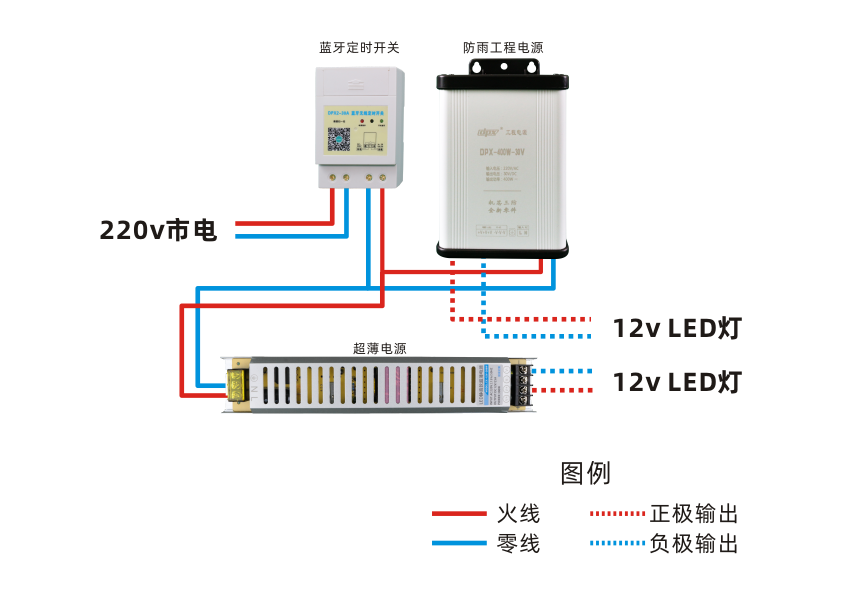

時控開關和LED開關電源怎么接線？

1.220V的市電接在時控開關的進線口。

2.時控開關的出線連接在發光字電源最右側的火零線。

3.發光字的正負極連接在LED開關電源的正負極（LED開關電源左側6個接線端子（輸出），前三個為正極，后三個為負極）。

備注：市場上大部分的LED開關電源3個正極和3個負極可以接任意一個端子，如果接完線，LED燈不亮，需要把LED開關電源的正負極一一對應接線，1-4、2-5、3-6。
